Уралпроект - поставка компенсаторов для систем отопления

При строительстве современных многоэтажных зданий перед проектировщиками и застройщиками стоит задача обеспечения надежности и долговечности эксплуатации инженерных систем, и, в частности, системы отопления здания. Весьма разветвленная отопительная система многоэтажного дома подвергается воздействию температурных расширений и вибраций, оседанию фундамента, реакционным силам и иным деформациям, вследствие чего встает необходимость внедрения гибких элементов в систему трубопроводов для компенсации подобных воздействий. В большинстве случаев сильфонные компенсаторы являются самым оптимальным решением проблемы компенсации всевозможных смещений и воздействий на трубопроводные системы. Гофры сильфонов установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением. Преимущество использования сильфонных компенсаторов заключаются и в том, что они герметичны, компактны и долговечны.
Основной элемент сильфонного компенсатора – металлическая, упругая, осесимметричная, гофрированная оболочка (сильфон), играет самую важную роль в обеспечении надежности компенсатора, поэтому для изготовления сильфона должна применяться стальная лента с гарантированными химическими и механическими свойствами.
Современные сильфонные компенсаторы состоят из нескольких тонких слоев нержавеющей стали, которые формируются в сильфон при помощи гидравлической или обычной прессовки. Многослойные компенсаторы нейтрализуют воздействие высокого давления и различного рода вибраций, не вызывая при этом реакционных сил, которые в свою очередь провоцируются деформацией.
Количество и толщина слоев сильфона зависят от рода и типа вибраций, которые предстоит компенсировать, а также и от силы давления, которой будет подвергнут компенсатор. Производство многослойных компенсаторов позволило решить проблему соотношения толщины материала и гибкости сильфона. Срок эксплуатации компенсатора напрямую зависит от толщины используемого материала - чем толще материал, тем меньше срок эксплуатации. Для того чтобы достичь наибольшей гибкости компенсатора, сильфон производится из довольно тонкого материала. Способность компенсировать механические и температурные расширения и вибрации, возникающие в процессе эксплуатации трубопроводных систем напрямую зависит от гибкости сильфона, а потому гибкость является неотъемлемым элементом компенсатора.
Однако некоторые производители, желая снизить конечную стоимость изделия, производят внешние слои сильфона из более дешевых марок стали. В этом случае срок эксплуатации сильфона резко снижается – всего до 4 – 5 лет. Поэтому для обеспечения гарантированного срока эксплуатации сильфон должен быть изготовлен из качественных коррозиеустойчивых сортов стали. Например, слои сильфона компенсатора Politeknik (производитель- Группа компаний Politeknik, Турция) сделаны из стали марки 12Х18Н10Т. Такая сталь устойчива к содержащимся в воде хлоридам (которые применяются для очистки воды) и другим агрессивным элементам, и, следовательно, такой компенсатор в российских условиях прослужит дольше, чем любой другой. В большинстве случаев срок службы таких компенсаторов равен сроку службы самого трубопровода (25-30 лет).
Немаловажным фактором при выборе сильфонных компенсаторов становится удобство монтажа этих устройств. Например, тип присоединения наших компенсаторов может быть как под приварку, так и с резьбовым соединением, позволяющее жесткой фиксации компенсатора к ответному фланцу трубопровода. Такой вид закрепления позволяет обеспечить разъемное соединение элементов трубопровода и быструю их замену.
Кроме того, для установки компенсаторов в трубопроводную систему требуются специальные устройства. Чтобы облегчить монтаж компенсаторов в условиях стройки, компенсаторы Politeknik поставляются полностью готовыми к установке в систему отопления.
Зачастую компенсаторы под воздействием изгибающего или вращающегося моментов, возникающих в процессе монтажа, либо при эксплуатации, теряют прочность. Для предотвращения перекручивания в компенсаторах Politeknik устанавливается ограничитель на защитном кожухе, защищающий сильфон от перекручивания и перенагрузок, что продлевает срок его эксплуатации.

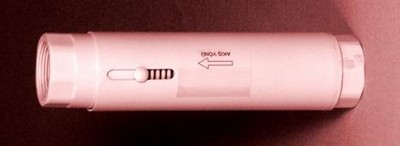

Защитный кожух сильфона – ещё одна отличительная особенность компенсатора Politeknik. Благодаря ему, сильфон надежно защищен от агрессивной внешней среды и недостаточно высокой квалификации обслуживающего персонала при монтаже изделия – при сварке частицы раскаленного металла не повредят сильфон. Кроме того, компенсатор Politeknik имеет внутренний защитный патрубок, который защищает сильфон от воздействия различных примесей и посторонних объектов, которые могут оказаться в воде, и способствует предотвращению вибраций, провоцируемых поточной рабочей средой.

15.07.2009
